MEGAMAT 20
La nueva generación de actuadores lineales MEGAMAT
MEGAMAT 20 es la nueva generación de actuadores para el uso en todas las aplicaciones médicas. Gracias a una fuerza de compresión de hasta 6.000 newton y una fuerza de tracción de hasta 4.000 newton, se trata de un actuador lineal especialmente potente. Al mismo tiempo, MEGAMAT 20 tiene una construcción compacta y extremadamente estable que permite usarlo incluso en espacios estrechos. La detección de posición se realiza mediante un sensor óptico que reproduce en todo momento con precisión la posición del actuador. Equipado con un accionamiento mediante rueda helicoidal, el MEGAMAT 20 tiene un funcionamiento muy silencioso. Además, gracias a su alto grado de protección IP67W, el MEGAMAT 20 es muy resistente a las influencias externas.

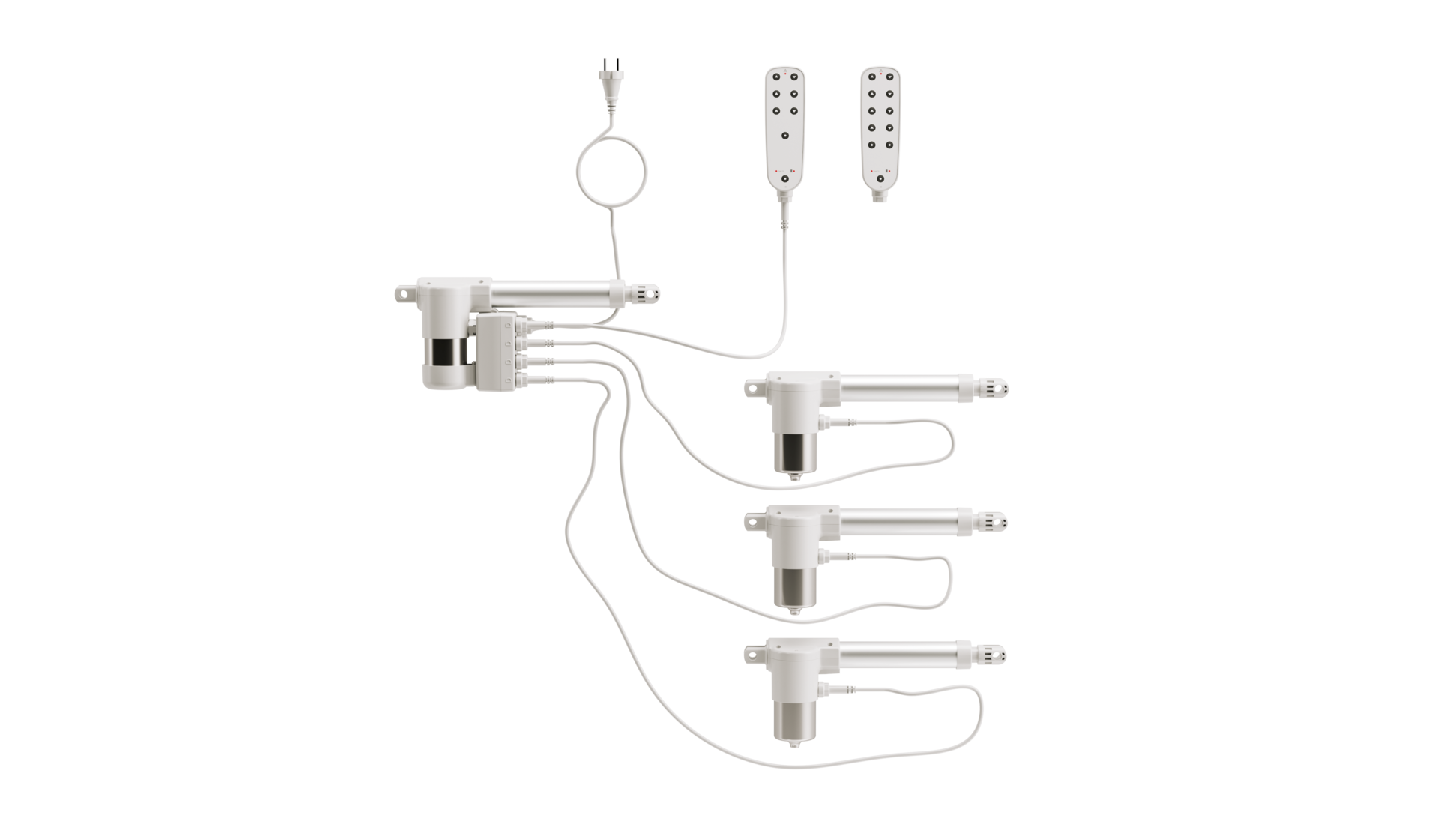

Control integrado basado en bus
Si el cliente lo desea, el MEGAMAT 20 se puede suministrar con un control MOSFET integrado. Mediante este control, se pueden programar individualmente diversos parámetros de accionamiento, por ejemplo la carrera y la velocidad. Con ello se reduce mucho la cantidad de variantes, lo que a su vez adelgaza mucho la cadena de suministro y reduce los costes de almacén.
Opciones de equipamiento para una mayor flexibilidad
El MEGAMAT 20 cuenta además con numerosas opciones de equipamiento, por ejemplo un tubo de elevación de aluminio anodizado o fundición inyectada de cinc. En lo que respecta a las opciones de seguridad, el MEGAMAT 20 se puede adquirir con un protector contra sobretemperatura, una tuerca de husillo de seguridad y un dispositivo de bajada de emergencia con una tracción máxima de 4.000 newton.
Las ventajas de un vistazo
- Diseño compacto y estable
- Grandes fuerzas de compresión y tracción
- Bajo nivel de ruido
- Alto nivel de protección
- Control MOSFET integrado opcional basado en bus
Ventajas para el cliente
Grandes fuerzas de compresión y tracción | |
Construcción compacta | |
Bajo nivel de ruido | |
Diseño compacto y estable | |
Detección de posición | |
Alto nivel de protección |
Configuración estándar
Datos de rendimiento | |
|---|---|
Carga de ajuste | Máx. 6.000 N de presión, máx. 4.000 N de tracción |
Velocidad de ajuste | 6 kN: 5,2 mm/s 4 kN: 8,2 mm/s 2 kN: 13,6 mm/s |
Longitud de carrera | Máx. 600 mm La longitud de carrera máxima puede variar en función de la fuerza. |
Medida de montaje (B) | Actuadores sin dispositivo de desenganche: mín. 167 mm + carrera (medida de montaje mínima 200 mm con 33 mm de carrera) Actuadores con dispositivo de desenganche: mín. 193 mm + carrera (medida de montaje mínima 226 mm con 33 mm de carrera) Las medidas de montaje mínimas pueden variar en función de la fuerza y la carrera. Para su proyecto, pregunte por ellas a DewertOkin. |
Tiempo de conexión | 2/18 min, como máximo 5 ciclos de conmutación por minuto |
Tensión del motor | Motores de corriente continua de 24 V CC exentos de mantenimiento |
Grado de protección | IP67 (compatibilidad con túneles de lavado prevista) |
Desconexión final | Software, tope final de husillo mecánico |
Cabeza de horquilla del tubo de elevación | Perforación: 10/12 mm Ranura: 5/8/10 mm |
Cabeza de horquilla del engranaje | Girable (0° estándar, 90° previa solicitud) Perforación: 10/12 mm Ranura: 5/8/10 mm |
Tubo de elevación | Aluminio anodizado, girable progresivamente |
Perfil de guía | Aluminio anodizado |
Color de la carcasa | Gris RAL 7035 |
Cable del motor | Enchufable |
Detección de posición | Sensor óptico |
Clase de protección | III |
Humedad del aire relativa | 30% - 75% |
Temperatura ambiente | +10°C - +40°C |
Equipamiento especial | |
Carcasa | Cubierta de la parte del motor |
Modelo | - Actuador para clavija de altavoz - Actuador con SmartSync - Actuador con sensor Hall - Control DCC 2.0 Power Bus integrado en el actuador |
Terminales directamente montables en el actuador | MC20 para control DCC 2.0 Power Bus con/sin fuente conmutada integrada MC21 para control DCC 2.0 Power Bus con fuente conmutada integrada |
Protección | Protector contra sobretemperatura, dos sensores ópticos, detección del sentido de movimiento, desconexión por sobrecorriente, línea de primer fallo, línea de habilitación de botón, protección antiaprisionamiento |
Opciones de seguridad | Desbloqueo de emergencia (máx. 4.000 N de compresión, 0 kN de tracción) |
